Sika FastFix®-135 Color L
Hoogwaardige cementgebaseerde voegmortel voor bestratingselementen,
Verkrijgbaar in lichte kleuren
Sika FastFix®-135 Color L is een hoogwaardige, ééncomponent, vloeiende, cementgebaseerde voegmortel voor bestratingselementen en plavuizen, voor zones met een lage en hoge verkeersbelasting.
- Makkelijk te mengen, aan te brengen en schoon te maken
- Minimale scheurvorming door gecontroleerde expansie
- Goede hechting op beton en bestratingselementen
- Snelle heropening voor verkeer
- Bestand tegen vorst/dooi cycli
- Goede mechanische eigenschappen
- Hoge finale sterkte eigenschappen
- Geen uitzakking of segregatie
- Goed bestand tegen koolwaterstoffen/brandstoffen
- Goed bestand tegen zwaar verkeer en mechanische reiniging
- Vloeibare consistentie
- Kan worden verpompt of gegoten
- Bestand tegen onkruidgroei in de voegen
Gebruik
Voegen van straatstenen, klinkers, plavuizen en kasseien gelegd in een cementgebaseerd legbed, in bereden en niet-bereden zones:- Tramwegen
- Parkeergarages
- Voetgangerszones/voetpaden
- Straten met voertuigen
- Lanen
- Tuinen
- Opritten
Voordelen
- Makkelijk te mengen, aan te brengen en schoon te maken
- Minimale scheurvorming door gecontroleerde expansie
- Goede hechting op beton en bestratingselementen
- Snelle heropening voor verkeer
- Bestand tegen vorst/dooi cycli
- Goede mechanische eigenschappen
- Hoge finale sterkte eigenschappen
- Geen uitzakking of segregatie
- Goed bestand tegen koolwaterstoffen/brandstoffen
- Goed bestand tegen zwaar verkeer en mechanische reiniging
- Vloeibare consistentie
- Kan worden verpompt of gegoten
- Bestand tegen onkruidgroei in de voegen

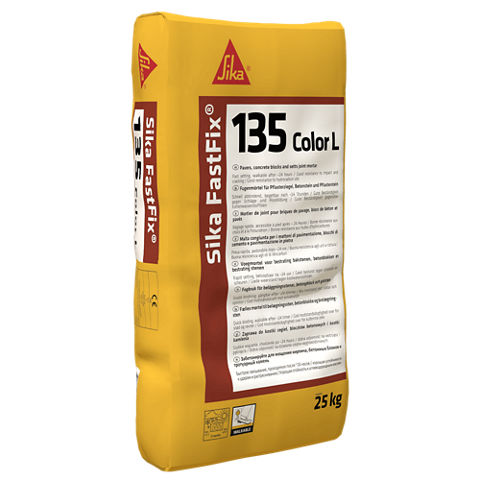

Verpakking
Zak | 25 kg |
Kleur
Poeder. Kleuren: wit en lichtgrijs
Productdetails
GOEDKEURINGEN / NORMEN
- CE markering en prestatieverklaring volgens EN 1504-3 - Betonherstellingsproduct voor structurele reparatie
- Berijdbare bestratingen conform NF P 98-335 - Installatie van betonklinkers en -platen, terracotta tegels, en natuurstenen tegels en slabben
Chemische basis
Speciaal cement, geselecteerde aggregaten en additieven
Houdbaarheid
12 maanden vanaf productiedatum
Opslagcondities
Het product moet in zijn oorspronkelijke, ongeopende en onbeschadigde verpakking worden bewaard, in droge omstandigheden en bij temperaturen tussen +5°C en +30°C. Raadpleeg altijd de verpakking.
Maximale korrelgrootte
2 mm
Oplosbare chloride-ionen gehalte
≤ 0,01 % | (EN 1015-17) |
Druksterkte
24 uren bij +21°C | ~ 25 N/mm² |
7 dagen bij +21°C | ~ 60 N/mm² |
28 dagen bij +21°C | ~ 75 N/mm² |
E-modulus bij druk
28 dagen uitgehard | 30 kN/mm² |
Hechtsterkte bij trek
≥ 3,5 N/mm² | (EN 1542) |
Thermische compatibiliteit
≥ 3,5 N/mm² (Deel 1 - Vries/dooi) | (EN 13687-1) |
Capillaire absorptie
≤ 0,05 kg·m-2·h-0.5 | (EN 13057) |
Carbonatatie weerstand
dk ≤ controle beton MC (0,45) | (EN 13295) |
Reactie bij brand
Klasse A1 | (EN 13501-1) |
Toepassing
Mengverhouding
Vloeibare consistentie | 3,6 à 3,9 liter water voor 25 kg poeder |
Laagdikte
BELANGRIJK
Voegbreedte
De breedte van de voegen is afhankelijk van de verkeersbelasting en het type straatstenen. Respecteer altijd de locale regels der kunst.
Minimum | 5 mm |
Producttemperatuur
Maximum | +35 °C |
Minimum | +5 °C |
Omgevingstemperatuur
Maximum | +35 °C |
Minimum | +5 °C |
Ondergrondtemperatuur
Maximum | +35 °C |
Minimum | +5 °C |
Verwerkingstijd
bij 20 °C | 60 minuten |
Opm: De verwerkingstijd wordt korter bij hoge temperaturen en langer bij koudere temperaturen.
Begin bindingstijd
+ 30 °C | 50 minuten |
+ 20 °C | 1,5 uren |
+ 5 °C | 4 uren |
Einde bindingstijd
+ 30 °C | 1 uur |
+ 20 °C | 2 uren |
+ 5 °C | 6 uren |
Verwerkt product klaar voor gebruik
Type verkeer | Wachttijd (bij +20°C) |
Voetgangersverkeer | ~24 uren |
voertuigverkeer | ~48 uren |
Zwaar verkeer (vrachtwagens, bussen) | ~96 uren |
Opmerking: De wachttijden zijn bij benadering en hangen af van variaties in de omgevingsomstandigheden, en in het bijzonder van temperatuur en relatieve vochtigheid.
Rendement
13 liter Sika FastFix®-135 Color L per zak van 25 kg
APPARATUUR
Mengapparatuur
- Kleine volumes: elektrische mengtoestel met één of twee spiraalvormige mengstaven (~ 300 tpm)
- Grote volumes: dwangmenger, continu mengsysteem, luchtcompressor
BELANGRIJK: Gebruik geschikte apparatuur voor het mengen van mortel, gecombineerd met een roerwerk voor het continu mengen van grote volumes. De volumecapaciteit van de apparatuur moet overeenkomen met het volume van de hoeveelheid te mengen materiaal die nodig is voor een continue toevoer van product.
Reinigingsapparatuur
- Rubberen of neopreen vloerwisser
- Reinigingsmachine met cilindrische borstel of mechanische spons
- Waterbesproeiingsapparatuur
- Hoge druk reinigingsapparatuur
ONDERGRONDVOORBEHANDELING
BELANGRIJK
Bevroren oppervlakken
Niet aanbrengen op bevroren oppervlakken, ontdooiende oppervlakken of wanneer er vorst op komst is.
BELANGRIJK
Straatstenen moeten structureel gezond en proper zijn
Bestratingen moeten structureel gezond en perfect schoon zijn, en vrij zijn van olie, vet, stof, losse materialen, oppervlaktecontaminatie, en materialen die de vloei of de hechting van de voegmassa kunnen verminderen.
- Maak alle voegen schoon door al het vuil en water te verwijderen.
MENGEN
BELANGRIJK
Handmatig mengen
Het product is niet geschikt om handmatig te mengen, gebruik uitsluitend mechanische methoden. Gebruik voor grote toepassingen een mengpomp.
ELEKTRISCH MENGTOESTEL MET ÉÉN OF TWEE MENGSTAVEN
BELANGRIJK
Voeg niet meer water toe dan het aangegeven maximum
- Giet de minimale hoeveelheid water in een schone mengkuip.
- Roer het water langzaam met een spiraalvormige mengstaaf (300 - 500 tpm).
- Voeg de volledige zak met poeder toe aan het water.
- Meng continu gedurende 3 minuten om een homogene, klontervrije consistentie te verkrijgen.
- Voeg -binnen de mengtijd van het product- meer water toe totdat de gewenste consistentie is bereikt, maar nooit de maximum toegestane hoeveelheid water overschrijden.
- Wacht 2 tot 3 minuten om de luchtbellen te laten ontsnappen.
- Meng opnieuw gedurende 1 minuut.
DWANGMENGER EN WORMPOMP (NIET-CONTINU MENGPROCES)
BELANGRIJK
Voer vooraf testen uit met de apparatuur
Test de apparatuur vooraf aan de uitvoering van de werken uit, om er zeker van te zijn dat het product correct gemengd kan worden.
- Giet de minimale hoeveelheid water in het mengtoestel.
- Voeg al roerend langzaam het poeder toe.
- Voeg -binnen de mengtijd van het product- meer water toe totdat de gewenste consistentie is bereikt, maar nooit de maximum toegestane hoeveelheid water overschrijden.
- Meng continu gedurende ten minste 3 minuten. Voor grotere mengsels moet de mengtijd worden verlengd tot ongeveer 5 minuten of langer indien nodig.
- Meng tot een homogene, klontervrije consistentie bekomen wordt.
- Giet de gemengde mortel in de wormpomp om de massa te transporteren.
MENGPOMPSYSTEEM (CONTINU MENGPROCES)
BELANGRIJK
Mengpomp voor continue aanvoer van product
Werken met een pomp met continu mengsysteem kan resulteren in verschillen in mengtijden, consistenties en kwaliteit. Het is noodzakelijk om tests uit te voeren met de apparatuur voordat de werkzaamheden worden uitgevoerd, om er zeker van te zijn dat het product op tevredenstellende wijze kan worden gemengd en verpompt.
- Maak een gedetailleerde analyse van de mortel voor gebruik met de specifieke mengpomp die zal gebruikt worden.
- Test of de mortel op tevredenstellende wijze kan worden gemengd en verpompt.
- Neem contact op met Sika voor meer informatie.
VERWERKING
BELANGRIJK
Beschermen tegen vorst
Bescherm het pas aangebrachte materiaal tegen vorst om barsten te voorkomen.
Trilnaalden
Gebruik geen trilnaalden om het product te verdichten.
VOORBEVOCHTIGEN
- Begin 2 uur voor het aanbrengen van de mortel met het verzadigen van het voorbereide betonoppervlak met schoon water.
- Laat het oppervlak gedurende deze tijd niet drogen.
- Verwijder alle water in de bekisting, holtes of kleine gaten.
Het te behandelen oppervlak moet donker en mat/niet-glanzend zijn (verzadigd maar droog oppervlak).
HET AANBRENGEN VAN MORTEL
BELANGRIJK
Pompbedieners
Alleen opgeleide of ervaren pompbedieners mogen het product verwerken met een mengpomp met continu mengproces. Test voor toepassingen met verpompen de apparatuur vooraf uit, om zeker te zijn dat het product op tevredenstellende wijze kan worden verpompt voordat het eigenlijke project opstart.
- Giet of pomp de gemengde mortel op de bestrating.
- Gebruik een vloerwisser of schraper om het materiaal te verspreiden en in de voegen te duwen.
- Vul de voeg volledig en overvloedig
OPPERVLAKTEAFWERKING
- Onmiddellijk na het aanbrengen, het overtollig product met een rubberen vloerwisser verwijderen.
- Gebruik een reinigingsmachine met cilindervormige spons of een mechanische spons om het product van het oppervlak te verwijderen.
- (Optioneel) Als alternatief kan de mortel van de straatstenen verwijderd worden door water met een lage druk over het oppervlak te spuiten terwijl er continu geveegd wordt met een rubberen vloerwisser. Let er op dat bij deze actie niet teveel vers product uit de voegen weggeveegd wordt.
- Nadat het voegmateriaal volledig is uitgehard, het reinigingsproces beëindigen door te reinigen met water onder hoge druk.
Werken bij koud weer
Opmerking: risico van vermindering van de mechanische sterkte en fysische eigenschappen.
- Bewaar de zakken in een warme omgeving.
- Gebruik warm mengwater als hulp voor het bereiken van de mechanische sterkte en voor het behoud van de fysische eigenschappen.
Werken bij warm weer
Opmerking: Verhoogd risico op barsten en vermindering van de fysische eigenschappen.
- Bewaar de zakken in een koele omgeving
- Gebruik koud mengwater om de exotherme reactie onder controle te houden, barsten te beperken en de fysische eigenschappen te behouden.
NABEHANDELING
Bescherm de verse mortel tegen vroegtijdige verdamping van het aanmaakwater, regen en vorst, en dit totdat het materiaal zijn definitieve uitharding/hardheid bereikt heeft.
REINIGING GEREEDSCHAP
Reinig alle gereedschap en materieel onmiddellijk na gebruik met water. Uitgehard materiaal kan alleen mechanisch worden verwijderd.
