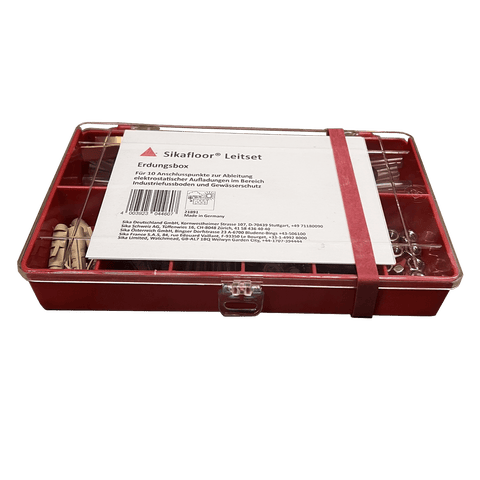

Sikafloor® Conductive Set

24 maanden vanaf de productiedatum

Het product dient te worden opgeslagen in de originele, ongeopende en onbeschadigde gesloten verpakking in droge omstandigheden en bij temperaturen tussen +5 °C en +30 °C. Raadpleeg altijd de verpakking.

1 aardingspunt kan een naadloos oppervlak van ~200–300 m² ontladen.

De langste afstand van elk aardingspunt tot het volgende aardingspunt is maximaal 20 m. Voor langere afstanden moeten extra aardingspunten worden voorzien.

BELANGRIJK

Aansluiting van aardingspunten

De aansluiting van de aardingspunten op de aarding moet worden uitgevoerd en goedgekeurd door een elektrotechnisch ingenieur en in overeenstemming met alle relevante lokale voorschriften.

Opmerking: Het optimale aantal aardingsaansluitingen is afhankelijk van de lokale omstandigheden en dient te worden gespecificeerd aan de hand van beschikbare tekeningen.

1. Als de primer is uitgehard, een gat boren: diameter 8 mm, diepte >50 mm.
2. Verwijder al het stof, los en brokkelig materiaal rond het geboorde gat en plaats een plastic plug maat 8. De plug moet gelijk liggen met het vloeroppervlak.
3. Schroef de inbusschroef met een inbussleutel in de ankerplug, zodat die 16mm boven het vloeroppervlak blijft uitsteken.
4. Plak de koperstrips (2 × 10 mm) aan beide zijden van het gat volledig vast.
5. Plaats de grote (D=60 mm) sluitring gevolgd door de kleinere (D=30 mm) sluitring over de schroefdraad en zet vast met de moer (M6) zodat de sluitringen op de koperstrips worden gedrukt en goed contact maken.
6. Duw de doorzichtige plastieke tube over de schroefdraad zodat de tube goed vastzit.
7. Breng de gekozen Sikafloor® geleidende primer en geleidende slijtafwerking aan en zorg ervoor dat alle ringen en kopertape volledig bedekt zijn.
8. Verwijder na uitharding van de Sikafloor® producten de doorzichtige kunststof tube.
9. Reinig de kop van de schroefdraad.
10. Monteer de  kabelschoen met behulp van de zelfborgende moer (M6) op de draadstang.
11. Verbind de aardingsdraad aan de kabelschoen.
