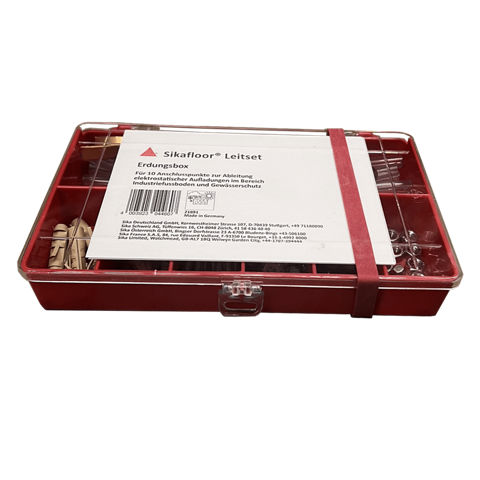

Sikafloor® Conductive Set

24 mois à partir de la date de production

Le Produit doit être stocké dans son emballage d'origine fermé, non ouvert et non endommagé, dans des conditions sèches et à des températures comprises entre +5 °C et +30 °C.
Référez-vous toujours à l'emballage.

1 point de mise à la terre peut dissiper une surface de sol d'environ 200 à 300 m².

La distance la plus longue de chaque point de mise à la terre au point de mise à la terre suivant est de 20 m maximum. Pour des distances plus longues, des points de mise à la terre supplémentaires doivent être prévus.

IMPORTANT

Raccordement des points de mise à la terre

La connection des points de mise à la terre doit être effectuée et approuvée par un ingénieur électricien et conformément à toute réglementation locale en vigueur.

Remarque : Le nombre optimal de connections de mise à la terre dépend des conditions locales et doit être spécifié à l'aide des schémas disponibles.

1. Lorsque l'apprêt a durci, percer un trou : diamètre 8 mm, profondeur > 50 mm.
2. Retirer toute la poussière, les matériaux lâches et friables autour du trou percé et insérer un bouchon en plastique de taille 8. Le bouchon doit affleurer la surface du sol.
3. À l’aide d’une clé Allen, visser le boulon à six pans dans l’ancrage de sorte que le boulon soit 16 mm au-dessus de la surface du sol.
4. Collez complètement les bandes de cuivre (2 × 10 mm) des deux côtés du trou.
5. Placez la grande rondelle (D = 60 mm) suivie de la plus petite rondelle (D = 30 mm) sur la tige filetée du goujoun et fixez avec l'écrou (M6) de sorte que les rondelles soient pressées sur les bandes de cuivre en assurant un bon contact.
6. Pousser le tuyau en plastique transparent sur la tige filetée du goujon afin que le tuyau soit bien ajusté.
7. Appliquer le primaire conductive Sikafloor® sélectionné et la couche d'usure conductive s'assurant que toutes les rondelles et le ruban de cuivre sont complètement recouverts.
8. Après durcissement des produits Sikafloor®, retirer le tuyau en plastique transparent.
9. Nettoyer la partie visible du boulon à six pans.
10. Visser l’œillet de connexion en laiton sur le boulon à six pans avec l’écrou borgne autofreiné (M 6).
11. Relier le câble de mise à la terre à l’œillet de connexion en laiton.
