Sika® CarboDur® E

Sika® CarboDur® E

Gepultrudeerde koolstofvezel lamellen voor structurele versterking, onderdeel van het Sika® Carbodur®-systeem

Sika® CarboDur® E lamellen zijn gepultrudeerde koolstofvezelversterkte (CFRP) laminaten, ontworpen voor het versterken van structuren in beton, hout, metselwerk, staal en vezelversterkt polymeer. Sika® CarboDur® E lamellen worden als extern gehechte wapening op de constructie gelijmd met behulp van Sikadur®-30 epoxylijm. Raadpleeg de betreffende productfiche voor gedetailleerde informatie over deze lijm.

  • Niet corrosief
  • Zeer grote sterkte
  • Uitstekende duurzaamheid
  • Onbeperkte lengtes, geen naden
  • Geringe systeemdikte, eenvoudige uitvoering van kruisende lamellen
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, zeker op plafonds (zonder tijdelijke ondersteuning)
  • Minimale voorbereiding van de lamel, toepasbaar in verschillende lagen
  • Gladde randen zonder blootliggende vezels dankzij fabricatie met het pultrusieproces
  • Testen en goedkeuringen zijn beschikbaar
Contact
Technische fiche Toon alle documenten

Gebruik

Sika® CarboDur® E systemen worden gebruikt voor het verbeteren, verhogen of herstellen van de prestatie en weerstand van constructies zoals:
Verhoogd draagvermogen:
  • Verhogen van het draagvermogen van vloerplaten, balken en brugonderdelen
  • Voor de installatie van zwaardere machines
  • Om vibrerende constructies te stabiliseren
  • Voor veranderingen in gebruik van gebouwen

Schade aan structurele elementen te wijten aan:
  • Slijtage van de originele bouwmaterialen
  • Betonstaalcorrosie
  • Ongevallen (impact van voertuigen, aardbevingen, brandschade)
  Verbeterde onderhoudbaarheid en duurzaamheid:
  • Verminderde doorbuiging en scheurbreedtes
  • Verminderde trekspanning in het wapeningsstaal
  • Verhoogde weerstand tegen metaalmoeheid

Veranderingen aan de structuur van het bouwwerk:
  • Verwijderen van muren en/of kolommen
  • Verwijderen van vloer- en muurdelen om toegang/openingen te creëren

Weerstand tegen mogelijke gebeurtenissen:
  • Verhoogde weerstand tegen aardbevingen, impact of explosies enz.

Ontwerp- of uitvoeringsfouten herstellen:
  • Onvoldoende/gebrekkige wapening
  • Onvoldoende/gebrekkige structurele sterkte

Voordelen

  • Niet corrosief
  • Zeer grote sterkte
  • Uitstekende duurzaamheid
  • Onbeperkte lengtes, geen naden
  • Geringe systeemdikte, eenvoudige uitvoering van kruisende lamellen
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, zeker op plafonds (zonder tijdelijke ondersteuning)
  • Minimale voorbereiding van de lamel, toepasbaar in verschillende lagen
  • Gladde randen zonder blootliggende vezels dankzij fabricatie met het pultrusieproces
  • Testen en goedkeuringen zijn beschikbaar

Verpakking

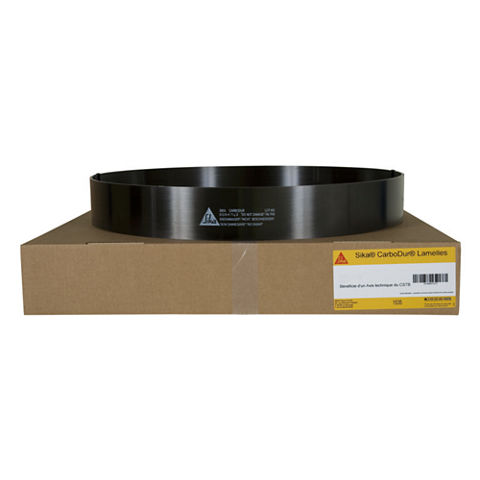

Geleverd in rollen van 25 en 100 m

Kleur

Met koolstofvezel versterkt polymeer met een vinylestermatrix, zwart

Productdetails

Productinformatie

Vezelgehalte

> 70 %

Houdbaarheid

Onbeperkt

Opslagcondities

Sika® CarboDur® E moet bij een temperatuur van maximaal +50°C en in de originele, ongeopende en onbeschadigde verpakking, in droge omstandigheden en beschermd tegen direct zonlicht opgeslagen worden.

Afmetingen

Breedte in mm

Dikte in mm

Doorsnede in mm²

Sika® CarboDur® E type

50 1,470E514
1001,4140E1014
1201,4168E1214

Raadpleeg de actuele prijslijst voor verpakkingsvariaties.

Dichtheid

1,55 g/cm3
Systeem informatie

Systeemopbouw

De systeemopbouw en configuratie zoals beschreven, moeten volledig worden nageleefd en mogen niet worden gewijzigd.

Harslijm

Sikadur®-30

CFRP-lamel

Sika® CarboDur® E

Voor gedetailleerde informatie over Sikadur®-30 raadpleeg de technische fiche van Sikadur®-30 en de "Werkbeschrijving "Sika® CarboDur® Systeem"
Technische Informatie

Treksterkte van het laminaat

Gemiddelde waarde

Karakteristiek*

2200 N/mm2

2000 N/mm2

Waarden in de lengterichting van de vezels

*   5 % fractionele waarde

E-modulus treksterkte laminaat

Gemiddelde waarde

Karakteristiek*

180 kN/mm2

170 kN/mm2

Waarden in de lengterichting van de vezels

*   5 % fractionele waarde

Rek bij breuk van het laminaat

Gemiddelde waarde

Karakteristiek*

1,22 %

1,18 %

Waarden in de lengterichting van de vezels

*   5% fractionele waarde

Reactie bij brand

Waar vereist voor lokale voorschriften, kunnen Sika® CarboDur® E-platen ook bijkomend overlaagd worden met brandwerende materialen

Toepassing

Verbruik

Verbruik

Breedte van CarboDur®-lamellen

Typisch verbruik van Sikadur®-30

50 mm

0,25–0,35 kg/m

80 mm

0,40–0,55 kg/m

100 mm

0,55–0,80 kg/m

120 mm0,65–1,00 kg/m

Verwerkingsinstructies

ONDERGRONDKWALITEIT

Sika® CarboDur®-lamellen extern gehecht aan het betonnen oppervlak

Aanbevolen minimale treksterkte van het beton na voorbereiding van het oppervlak:

  • Gemiddeld: 2,0 N/mm2
  • Min. individuele waardes: 1,5 N/mm2

De effectieve treksterkte van het beton moet na de oppervlaktevoorbereiding worden gecontroleerd.
Als de treksterkte van het beton lager is dan de opgegeven minimale vereisten, zijn er alternatieve Sika®-oplossingen beschikbaar:

  • CarboDur® toegepast in sleuven als versterking dichtbij het oppervlak (NSM: near surface mounted)
  • SikaWrap®-weefsels: Raadpleeg de product fiche voor de SikaWrap®-weefsels

Beton moet als regel ouder zijn dan 28 dagen (afhankelijk van uithardingscondities en het type beton enz.)


Sika® CarboDur® E extern gehecht aan andere ondergronden dan beton
Voor het aanbrengen van Sika® CarboDur®-lamellen op baksteen is de vereiste minimale treksterkte van de bakstenen 1N/mm².

Voor het aanbrengen van Sika® CarboDur®-lamellen op alle soorten ondergrond (beton, steen, staal, hout, vezelversterkt composiet materiaal enz.), de werkbeschrijving "Sika® CarboDur® Systeem" met referentie: 850 41 05 raadplegen, of de Technische Dienst van Sika contacteren voor gedetailleerd advies.

ONDERGRONDVOORBEHANDELING

Het beton moet gereinigd en voorbereid worden, zodat een oppervlak met open textuur en ontdaan van cementmelk en vervuilingen bekomen wordt.
Raadpleeg ook de werkbeschrijving voor meer informatie.
