Sika® CarboDur® E

Sika® CarboDur® E

Lamelles en fibres de carbone par pultrusion pour renforcement structurel faisant partie du système Sika® Carbodur®

Les lamelles Sika® CarboDur® E sont à base des polymères renforcé fibres de carbone, fabriqué selon la méthode de production par pultrusion (PRFC) et servent à renforcer le béton, le bois de construction, la maçonnerie, l'acier et les structures polymère renforcées de fibres.
Les lamelles Sika® CarboDur® sont collées sur la construction comme éléments de renforcements structurels externes, à l'aide de colles à base de résine époxy Sikadur®-30.
Veuillez consulter la fiche technique correspondante pour obtenir plus d’informations relatives à la colle.

  • Non corrosif
  • Résistance très élevée
  • Excellente durabilité
  • Longueurs illimitées, pas de joints requis
  • Faible épaisseur du système, intersections ou croisements des lamelles faciles à exécuter
  • Facile à transporter (rouleaux)
  • Léger, installation très simple, en particulier sur plafonds (sans support temporaire)
  • Préparation minimale de la lamelle, application en plusieurs couches
  • Bords propres sans fibres mises à nu grâce à la méthode de production par pultrusion
  • Essais et approbations sont disponibles
Contactez-nous
Fiche Technique Voir tous les documents

Utilisation

Les systèmes Sika® CarboDur® servent à améliorer, accroître ou restaurer les performances et la résistance des structures pour les cas suivants:

Augmentation de la capacité de charge:
  • Améliore la capacité de charge de dalles, poutres et sections de ponts.
  • Permet d'installer une machinerie plus lourde.
  • Permet de stabiliser les structures soumises à des vibrations.
  • Permet de modifier la destination d'un bâtiment.

Endommagement d'éléments structurels à cause de:
  • Détérioration des matériaux de construction originaux.
  • Corrosion des fers d'armature.
  • Accidents (impact avec un véhicule, séismes, incendie).
  Amélioration de la maintenabilité et de la durabilité:
  • Réduction de la déflection et de la largeur des fissures.
  • Réduction des contraintes de tension dans les armatures.
  • Amélioration de la résistance à la fatigue du métal.

Modification structurelle:
  • Élimination de murs et/ou de piliers.
  • Élimination de sections de sol et des sections de murs afin de créer des passages/ouvertures.

Résistance à d'éventuels imprévus:
  • Amélioration de la résistance aux séismes, impacts, explosions, etc.

Réparation des défauts de conception ou de construction tels que:
  • Armature insuffisante / inappropriée.
  • Profondeur structurelle insuffisante / inappropriée.

Avantages

  • Non corrosif
  • Résistance très élevée
  • Excellente durabilité
  • Longueurs illimitées, pas de joints requis
  • Faible épaisseur du système, intersections ou croisements des lamelles faciles à exécuter
  • Facile à transporter (rouleaux)
  • Léger, installation très simple, en particulier sur plafonds (sans support temporaire)
  • Préparation minimale de la lamelle, application en plusieurs couches
  • Bords propres sans fibres mises à nu grâce à la méthode de production par pultrusion
  • Essais et approbations sont disponibles

Emballage

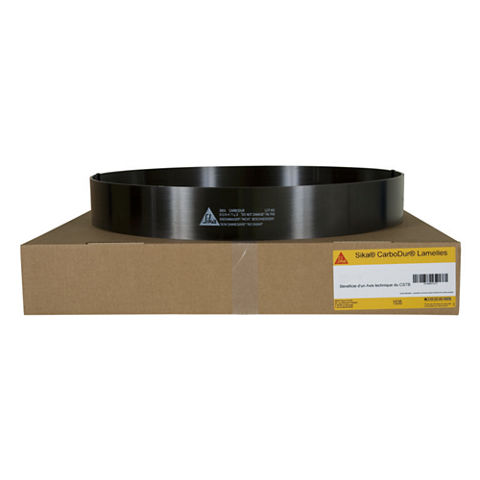

Disponible en rouleaux de 25 ou 100 m

Couleur

Polymère renforcé de fibres de carbone avec une matrice d'ester vinylique, noir

Détails Produit

Information Produit

Teneur en fibres

> 70 %

Durée de conservation

Le produit n'a pas de date de péremption.

Conditions de stockage

S'il n'est pas directement exposé aux rayons du soleil (UV) et est stocké au sec et à des températures maximales de 50 °C.

Dimensions

Largeur en mmEpaisseur en mmSection transversale en mm²Sika® CarboDur® E type
50 1,470E514
1001,4140E1014
1201,4168E1214

Densité

1,55 g/cm3
Information Système

Structure du système

La structure et la configuration du système doit être complètement respectée et ne peut pas être changée.

Résine adhésive

Sikadur®-30

Lamelles en PRFC

Sika® CarboDur® E

Pour des informations plus détaillée sur le Sikadur®-30, consultez la fiche technique du Sikadur®-30 ou la méthode d'application "Système Sika® CarboDur®".


Information Technique

Résistance à la traction du laminé

Moyenne

Caractéristiques*

2200 N/mm2

2000 N/mm2

Valeurs dans le sens longitudinal des fibres

*   5 % de la valeur fractionnelle

Module d’élasticité en traction du laminé

Moyenne

Caractéristiques*

180 kN/mm2

170 kN/mm2

Valeurs dans le sens longitudinal des fibres

*   5 % de la valeur fractionnelle

Allongement à la rupture du laminé

Moyenne

Caractéristiques*

1,22 %

1,18 %

Valeurs dans le sens longitudinal des fibres

*   5% de la valeur fractionnelle

Réaction au feu

Lorsque cela est nécessaire pour les réglementations locales, les lamelles Sika® CarboDur® E peuvent également être recouvertes de matériaux de protection incendie supplémentaires

Application

Consommation

Consommation

Largeur de la lamelle Sika CarboDur®

Consommation typique de Sikadur®-30

50 mm

0,25–0,35 kg/m

80 mm

0,40–0,55 kg/m

100 mm

0,55–0,80 kg/m

120 mm0,65–1,00 kg/m
Instructions pour l'application

QUALITÉ DU SUPPORT

Lamelles Sika® CarboDur® collées extérieurement sur la surface en béton:

Cohésion minimale recommandée après la préparation de la surface

  • Moyenne: 2 N/mm²
  • Valeurs individuelles min.: 1,5 N/mm²

Il faut toujours vérifier la cohésion réelle du béton après la préparation de la surface.
Lorsque la cohésion du béton est inférieure aux exigences minimales mentionnées, d'autres solutions Sika® sont disponibles:

  • CarboDur® appliqué dans les rainures comme renforcement auprès de la surface (Near-surface mounted, NSM)
  • Tissus SikaWrap® : Veuillez consulter la fiche technique du SikaWrap®▪

En général, le béton doit être âgé d'au moins 28 jours (en fonction des conditions de prise, du type de béton, etc.).


Lamelles Sika® CarboDur® collées extérieurement sur d'autres supports:

Pour l'application de lamelles Sika® CarboDur® sur la maçonnerie, la résistance à la traction des briques doivent être min. 1N/mm².
Pour l'application de lamelles Sika® CarboDur® sur tous les supports (béton, brique, pierre, acier, bois, plastique renforcé de fibres, etc.), veuillez consulter la méthode d'application "Système Sika® CarboDur®" ou contacter la service technique de Sika pour des informations détaillées.

PRÉPARATION DU SUPPORT

Le béton doit être nettoyé et préparé afin d'obtenir une surface à texture ouverte exempte de laitance et de polluants.
Veuillez également consulter la méthode d'application "Systèmes Sika® CarboDur®".
