SikaWrap® FX-50 C

SikaWrap® FX-50 C

KOOLSTOFVEZELKOORD VOOR STRUCTURELE VERSTERKING EN  VERBINDING, EN VERANKERING VAN SIKAWRAP® VERSTERKINGSSYSTEMEN

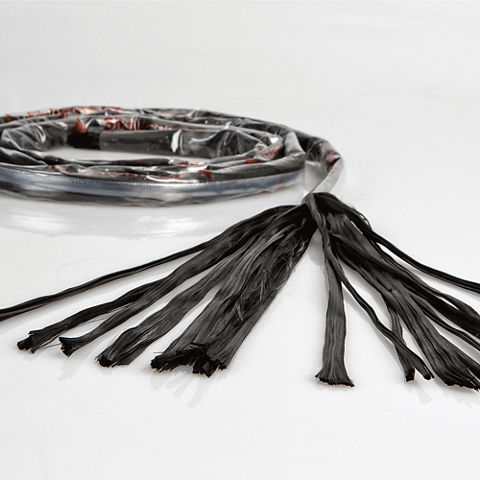

SikaWrap® FX-50 C is een uni-directioneel koolstofvezelkoord, verpakt in een plastieken omhulsel, dat in een sleuf in het oppervlak wordt ingewerkt als NSM (Near Surface Mounted) versterking, en gebruikt wordt als vezelverbinding/ankerpunt voor de SikaWrap® weefsels.

  • Koolstofvezel, corrosiebestendig, duurzaam
  • Multifunctionele toepassing
  • Eenvoudig aan te brengen
Contact
Technische fiche Toon alle documenten

Gebruik

  • Verankeren van SikaWrap® koolstof- en glasvezelweefsel op beton en metselwerk
  • Verbinden van SikaWrap® koolstof- en glasvezelweefsel door beton- of metselwerkconstructies
  • Flexibel NSM versterkingsysteem voor toepassing in in het oppervlak gefreesde sleuven

Voordelen

  • Koolstofvezel, corrosiebestendig, duurzaam
  • Multifunctionele toepassing
  • Eenvoudig aan te brengen

Verpakking

25 m rol op een plastieken rolhaspel

Productdetails

Productinformatie

Bouw

Uni-directioneel koolstofvezelkoord verpakt in een plastieken omhulsel

Vezeltype

Koolstofvezels

Houdbaarheid

24 maanden vanaf de productiedatum

Opslagcondities

Het product dient in de onbeschadigde, originele en verzegelde verpakking, droog te worden opgeslagen bij temperaturen tussen +5°C en +35C. Beschermen tegen direct zonlicht.

Droge vezel densiteit

1,82 g/cm3

Dwarsdoorsnede

≥ 28 mm2 (op basis van koolstofvezelgehalte)

Gewicht per eenheid

≥ 50 g/m (koolstofvezelgehalte)

Droge vezel treksterkte

4 000 N/mm2

(ASTM D 4018)

Droge vezel elasticiteitsmodulus bij trek

240 kN/mm2

(ASTM D 4018)

Droge vezel rek bij breuk

≥ 1,6 %

(ASTM D 4018)
Systeem informatie

Systeemopbouw

De systeemopbouw/configuratie zoals hierbij omschreven moet geheel geïmplementeerd worden en mag niet worden gewijzigd.

Impregneer / lamineerhars

Sikadur®-52 Injection Normal

Verankeringshars (sleuf en boorgat)

Sikadur®-330 of

Sika AnchorFix®-3030

Constructief versterkingsweefsel

SikaWrap® koolstofvezelweefsel


Het ingebedde composiet heeft een diameter van ca. 10 mm

Voor gedetailleerde informatie in verband met de Sikadur®-330, Sikadur®-52 Injection Normal en de Sika AnchorFix®-3030, alsook de werkbeschrijving voor toepassing van het hars en koolstofvezelweefsel, verwijzen wij naar de relevante technische fiches en werkbeschrijvingen.
Technische Informatie

Nominale dwarsdoorsnede van het laminaat

78 mm2

Treksterkte van het laminaat

~2 000 N/mm2 (gerelateerd aan de vezeldwarsdoorsnede)*

(EN 2561**)

*Impregneer hars: Sikadur®-52 Injection Normal

*Waarden in de lengterichting van de vezels

**Standaard aangepast om in de vorm van het staal te passen

E-modulus treksterkte laminaat

~230 kN/mm2 (gerelateerd aan de vezeldwarsdoorsnede)*

(EN 2561**)

*Impregneer hars: Sikadur®-52 Injection Normal

*Waarden in de lengterichting van de vezels

**Standaard aangepast om in de vorm van het staal te passen

Toepassing

Verbruik

Verbruik

Impregneren van het anker: 110 - 150 g/m

SikaWrap® weefsel: raadpleeg het meest recente productinformatieblad
Verwerkingsinstructies

ONDERGRONDKWALITEIT

De minimale treksterkte van de ondergrond dient 1,0 N/mm² te zijn, of zoals vermeld in de ontwerpberekening.

Raadpleeg de werkbeschrijving voor aanvullende informatie.

ONDERGRONDVOORBEHANDELING

Beton moet worden gereinigd en voorbehandeld om een cementhuidvrij, schoon, open, ruw en hechtsterk oppervlak te verkrijgen.

Raadpleeg de werkbeschrijving voor aanvullende informatie.
