SikaWrap® FX-50 C

SikaWrap® FX-50 C

CORDON DE FIBRES DE CARBONE POUR LE RENFORCEMENT STRUCTUREL ET LIAISON, ET L’ANCRAGE DE SYSTÈMES DE RENFORCEMENT SIKAWRAP®

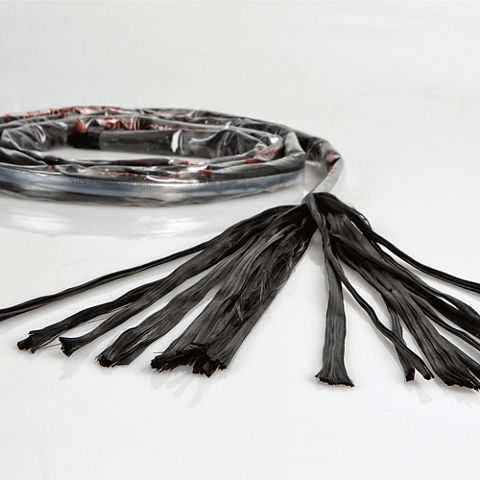

SikaWrap® FX-50 C est un cordon de fibres de carbone unidirectionnelles enveloppé dans un film plastique. Ce cordon est placé dans une rainure en surface comme renforcement NSM (Near Surface Mounted), et est utilisé comme connecteur de fibres/point d'ancrage pour les tissus SikaWrap®.

  • Fibre de carbone, résistant à la corrosion, durable
  • Usage multifonctionnel
  • Facilité d’installation
Contactez-nous
Fiche Technique Voir tous les documents

Utilisation

  • Ancrage des tissus SikaWrap® en carbon ou fibres de verre sur le béton et la maçonnerie.
  • Connecteur de fibres SikaWrap® en carbon ou fibres de verre à travers le béton ou la maçonnerie.
  • Système de renforcement flexible NSM pour placer dans des rainures en surface.

Avantages

  • Fibre de carbone, résistant à la corrosion, durable
  • Usage multifonctionnel
  • Facilité d’installation

Emballage

Cordon de 25 mètres longeur sur une bobine en plastique.

Détails Produit

Information Produit

Construction

Cordon de fibres de carbone unidirectionnelles enveloppé dans un film plastique

Type de fibre

Fibre de carbone

Durée de conservation

24 mois à partir de la date de production

Conditions de stockage

Stockage dans des emballages d'origine, fermés, non endommagés, au sec, à des températures comprises entre +5 ° C et +35 ° C. Protéger de la lumière directe du soleil.

Densité de la fibre sèche

1,82 g/cm3

Section transversale

≥ 28 mm2 (basé sur la teneur en fibre de carbone)

Masse par Unité de Longueur

≥ 50 g/m (teneur en fibre de carbone)

Résistance à la traction de la fibre sèche

4 000 N/mm2

(ASTM D 4018)

Module d'élasticité en traction de la fibre sèche

240 kN/mm2

(ASTM D 4018)

Allongement à la rupture de la fibre sèche

≥ 1,6 %

(ASTM D 4018)
Information Système

Structure du système

Le système / la configuration suivante est constituée des éléments qui ne peuvent être modifiés ou changés.

Résine d'imprégnation de la mèche

Sikadur®-52 Injection Normal

Résine de scellement de la mèche (rainure et trou fourré)

Sikadur®-330 ou

Sika AnchorFix®-3030

tissu de renforcement structural

Tissu SikaWrap® en fibre de carbone


La mèche scellée présente un diamètre d’environ 10 mm.
Pour des informations détaillées sur Sikadur®-330, Sikadur-52 Injection Normal et AnchorFix®-3030, ainsi que pour les détails concernant l'application des résines et des tissus, veuillez vous reporter aux fiches de données de produit correspondante ou les méthodes d'application.
Information Technique

Section transversale nominale du laminé

78 mm2

Résistance à la traction du laminé

~2 000 N/mm2 (rapportée à la section de la fibre)*

(EN 2561**)

*Résine d'imprégnation: Sikadur®-52 Injection Normal.
*Valeurs obtenues dans le sens longitudinal des fibres
**Norme d'essai adaptée pour correspondre aux dimensions des échantillons testés

Module d’élasticité en traction du laminé

~230 kN/mm2 (rapporté à la section de la fibre)*

(EN 2561**)

*Résine d'imprégnation: Sikadur®-52 Injection Normal
*Valeurs obtenues dans le sens longitudinal des fibres
**Norme d'essai adaptée pour correspondre aux dimensions des échantillons testés

Application

Consommation

Consommation

Imprégnation de la mèche d'ancrage : 110–150 g/m.
Tissus SikaWrap®: veuillez vous reporter à la fiche technique du produit correspondante
Instructions pour l'application

QUALITÉ DU SUPPORT

La résistance minimale à la traction du support doit être min. 1,0 N/mm2, ou telle que spécifiée dans la conception du renforcement.
Veuillez vous reporter à la méthode d'application pour plus d'informations.

PRÉPARATION DU SUPPORT

Le béton doit être nettoyé et préparé de manière à obtenir une surface propre, ouverte, texturée, sans laitance ni contaminant.
Veuillez vous reporter à la méthode d'application pour plus d'informations.
