SikaWrap®-301 C

SikaWrap®-301 C

Weefsel van unidirectionele koolstofvezels met grote sterkte en een vezeldichtheid van 304 g/m² ontworpen voor droge of natte applicatie

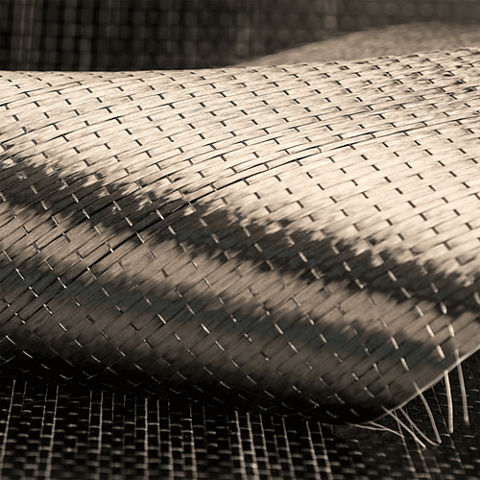

SikaWrap®-301 C is een unidirectionele geweven koolstofvezelweefsel. Het product is gemaakt van zeer sterke koolstofvezels met een dichtheid van 304 g/m². Het weefsel is ontworpen voor droge of natte applicatie.

  • Verbetert de levensduur van een constructie
  • Gemaakt met thermisch gelaste inslagvezels om het weefsel stabiel te houden
  • Multifunctioneel weefsel voor gebruik in véél verschillende verstevigingstoepassingen
  • Flexibel en aanpasbaar aan verschillende oppervlakken en vormen (zoals balken, kolommen, schouwen, zuilen, wanden, gewelven en silo's)
  • Verkrijgbaar in verschillende breedtes voor optimaal gebruik
  • Laag gewicht voor een minimale toevoeging van gewicht
Contact
Technische fiche Toon alle documenten

Gebruik

SikaWrap®-301 C wordt gebruikt als versterkingsweefsel voor extern gelijmde structurele versterkingssystemen op beton-, metselwerk- en houten ondergrond. Extern hechtende structurele versterkingssystemen worden gebruikt voor:
  • Het vergroten van buigsterkte en schuifbelastingscapaciteit van elementen en structuren
  • Het verhogen van het draagvermogen of de vervormingsweerstand van constructiedelen onder druk
  • Vervanging van ontbrekende wapening
  • Structurele verbetering van zwakke betonnen elementen of structuren
  • Verbetering van de impactweerstand
  • Passieve versterking voor bescherming tegen seismische activiteit
Opgelet:
  • Een gespecialiseerde bouwkundig ingenieur moet worden geraadpleegd voor berekening van elke structurele versterking


Voordelen

  • Verbetert de levensduur van een constructie
  • Gemaakt met thermisch gelaste inslagvezels om het weefsel stabiel te houden
  • Multifunctioneel weefsel voor gebruik in véél verschillende verstevigingstoepassingen
  • Flexibel en aanpasbaar aan verschillende oppervlakken en vormen (zoals balken, kolommen, schouwen, zuilen, wanden, gewelven en silo's)
  • Verkrijgbaar in verschillende breedtes voor optimaal gebruik
  • Laag gewicht voor een minimale toevoeging van gewicht

Verpakking

Rollen, 300 mm breed

50 m

Rollen, 600 mm breed

50 m

Raadpleeg de huidige prijslijst voor beschikbare verpakkingsvariaties.

Productdetails

Duurzaamheid / Certificaten / Goedkeuringen

MILIEU-INFORMATIE

  • Draagt bij aan het voldoen aan Credit voor Materialen en Middelen (MR) : bekendmaking en optimatisatie bouwproducten — Milieuproductverklaringen onder LEED® v4

GOEDKEURINGEN / NORMEN

  • Certificaat van technische validatie, CSLLPP, nr. 259/2023
  • Technische overeenkomst, CTPC, nr. 016-01/488-2022
  • Slowakije: Technische beoordeling, TSUS, nr. SK04-ZSV-2669
  • Testrapport, Ministerie van Regionale Ontwikkeling (Oekraïne), nr. ЗНТ–219–2167.13-001
Productinformatie

Bouw

Vezeloriëntatie

0° (longitudinaal, unidirectioneel)

Basis Warp (longitudinaal)

Zwarte koolstofvezel 99 %

Vlechtvezel (transversaal)

Witte thermoplastische vezel 1 %

Houdbaarheid

24 maanden na productiedatum

Opslagcondities

Het product moet worden opgeslagen in de originele, ongeopende en onbeschadigde, verzegelde verpakking in droge omstandigheden aan een temperatuur tussen de +5 °C en de +35 °C. Bescherm het product van direct zonlicht. Raadpleeg steeds de verpakking.

Vezeltype

Geselecteerde koolstofvezels van hoge sterkte

Droge vezel dikte

0,167 mm

Oppervlakte dichtheid

(304 ± 10) g/m²

Droge vezel densiteit

1,80 g/cm³

Droge vezel elasticiteitsmodulus bij trek

230 kN/mm²

(ISO 10618)

Droge vezel treksterkte

4900 N/mm²

(ISO 10618)

Droge vezel rek bij breuk

1,7 %

(ISO 10618)
Systeem informatie

Systeemopbouw

De beschreven opbouw en configuratie van het systeem moet volledig worden nageleefd en mag niet worden gewijzigd.

Adhesieve primer
voor betonnen ondergrond

Sikadur®-330

Impregnerende of laminerende hars

Sikadur®-330

Structureel verstevigend weefsel

SikaWrap®-301 C

Voor gedetailleerde informatie over Sikadur®-330 samen met de toepassingdetails voor hars en weefsel, verwijzen wij u naar de afzonderlijke techische fiches en de relevante werkbeschrijvingen.


Technische Informatie

Nominale dikte van het laminaat

0,167 mm

Nominale doorsnede ontwerp

167 mm² per meter breedte

Treksterkte van het laminaat

Gemiddeld

4100 N/mm²

Karakteristiek 5 %

3600 N/mm²

Gemiddeld

3900 N/mm²

Karakteristiek (ACI 440.2R)

3300 N/mm²

Alle waarden hebben betrekking tot de nominale ontwerpdikte.

E-modulus treksterkte laminaat

Gemiddeld

230 kN/mm²

Karakteristiek 5 %

220 kN/mm²

Gemiddeld

220 kN/mm²

Alle waarden hebben betrekking tot de nominale ontwerpdikte.

Rek bij breuk van het laminaat

Gemiddeld

1,8%

Karakteristiek 5 %

1,5%

Gemiddeld

1,75 %

Karakteristiek (ACI 440.2R)

1,5%

Toepassing

Verbruik

Verbruik

DROGE TOEPASSING MET SIKADUR®-330

Eerste laag, inclusief primer

1,0–1,5 kg/m²

Volgende lagen

0,8 kg/m²
Verwerkingsinstructies

ONDERGRONDKWALITEIT

De treksterkte van de ondergrond moet tenminste 1,0 N/mm² bedragen of zoals gespecificeerd in het ontwerp van de versteviging. Controleer dit indien nodig door eerst een testgebied toe te passen.

Raadpleeg de relevante SikaWrap® werkbeschrijving voor nadere informatie.



ONDERGRONDVOORBEHANDELING

Beton moet worden gereinigd en voorbehandeld om een open en ruw oppervlak te verkrijgen, vrij van cementhuid en verontreingingen .
Raadpleeg de relevante SikaWrap® verwerkingshandleiding voor meer informatie.

VERWERKING

BELANGRIJK

Toepassing door opgeleid personeel

De toepassing van dit product mag enkel door een applicator uitgevoerd worden die een opleiding heeft gevolgd of goedgekeurd is door Sika. De applicator moet ook ervaren zijn in dit soort toepassingen.



BELANGRIJK

Volg de installatieprocedures strikt op

Volg strikt de installatieprocedures zoals omschreven in verwerkingshandleidingen en werkinstructies, die altijd moeten worden afgestemd aan de werkelijke omstandigheden ter plaatse.

BELANGRIJK

Wissel geen verschillende systemen onder elkaar

SikaWrap® weefsels zijn gecoat om een maximale blijvende hechting te vormen met de Sikadur® lijmen, impregnerende en laminerende harsen. Om een volledige compatibiliteit van het systeem te vrijwaren mag men geen componenten van verschillende systemen verwisselen.

  1. BELANGRIJK: Plooi het weefsel nooit! Snij het weefsel met een speciale schaar, een scheermes of een cutter (Stanleymes).
  2. Pas het SikaWrap weefsel toe door gebruik te maken van de natte of de droge toepassingsmethode. Raadpleeg de relevante werkbeschrijving voor details over de impregneer- of lamineerprocedure:

  • 850 41 02 werkbeschrijving SikaWrap® handmatig droog aanbrengen

SIKAWRAP® WEEFSELS OVERLAGEN

SikaWrap® weefsels kunnen overlaagd worden met een cementgebonden coating voor esthetische of beschermende doeleinden. De keuze van overlagingsysteem hangt af van de blootstelling en de project-specifieke vereisten.

Gebruik voor bijkomende bescherming tegen UV-licht bij blootgestelde zone's, één van volgende producten:

  • Sikagard®-320

  • Sikagard®-330 EL

  • Sikagard®-5500
