SikaWrap®-301 C

SikaWrap®-301 C

Tissu de fibre de carbone unidirectionnel à haute résistance et densité de fibres de 304g/m² conçu pour une application sèche ou mouillée

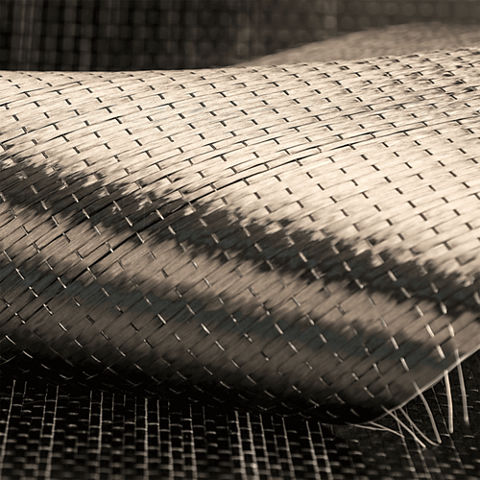

SikaWrap®-301 C est un tissu unidirectionnel de fibre de carbone. Le produit est constitué de fibres de carbone à haute résistance avec une densité de surface de 304 g/m². Le tissu est conçu pour une installation utilisant le processus d'application sec ou mouillé.

  • Améliore la durée de vie d'une construction
  • Fabriqué avec des fibres de trame thermosoudées pour garder le tissu stable
  • Tissu multifonctionnel pour une utilisation dans plusieurs applications de renforcement
  • Flexible et adaptable à différents plans et géométries de surface (tels que poutres, colonnes, cheminées, pieux, murs, soffites et silos)
  • Disponible en différentes largeurs pour une utilisation optimale
  • Faible poids pour ajouter un poids supplémentaire minimal
Contactez-nous
Fiche Technique Voir tous les documents

Utilisation

SikaWrap®-301 C est utilisé comme tissu de renforcement pour les systèmes de renforcement structurel à application externe sur des supports en béton, en maçonnerie et en bois.  Système de renforcement structurel externe utilisé pour:

  • Augmentation de la capacité de charge en flexion et en cisaillement des éléments et des structures
  • Amélioration de la capacité de charge ou de la ductilité des éléments structurels en compression
  • Remplacement des renfort en acier manquants
  • Amélioration structurelle d'éléments ou de structures en béton faible
  • Amélioration de la résistance aux chocs
  • Renforcement passif pour la protection contre les événements sismiques
Veuillez noter:
  • Un ingénieur de construction spécialisé en structures doit être consulté pour tout calcul de conception de renforcement structurel


Avantages

  • Améliore la durée de vie d'une construction
  • Fabriqué avec des fibres de trame thermosoudées pour garder le tissu stable
  • Tissu multifonctionnel pour une utilisation dans plusieurs applications de renforcement
  • Flexible et adaptable à différents plans et géométries de surface (tels que poutres, colonnes, cheminées, pieux, murs, soffites et silos)
  • Disponible en différentes largeurs pour une utilisation optimale
  • Faible poids pour ajouter un poids supplémentaire minimal

Emballage

Rouleaux, 300 mm de large

50 m

Rouleaux, 600 mm de large

50 m

Consulter la liste de prix actuelle pour les variations d'emballage disponibles.

Détails Produit

Durabilité / Certifications / Approbations

INFORMATIONS ENVIRONNEMENTALES

  • Contribue à l'obtention du crédit Matériaux et ressources (MR) : Divulgation et optimisation des produits de construction - Ingrédients matériels dans le cadre de LEED® v4.

AGRÉMENTS / NORMES

  • Certificate of Technical Valuation, CSLLPP, No. 259/2023

  • Technical Agreement, CTPC, No. 016-01/488-2022

  • Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669

  • Test Report, Ministry of Regional Development (Ukraine), No. ЗНТ–219–2167.13-001
Information Produit

Construction

Orientation de la fibre

0° (longitudinal, unidirectionnel)

Chaîne (longitudinal)

Fibre de carbone noire, 99 %

Trame (transversal)

Fibre thermoplastique blanche, 1 %

Durée de conservation

24 mois à partir de la date de production

Conditions de stockage

Le produit doit être stocké dans son emballage d'origine, non-ouvert, non-endommagé et scellé dans des conditions sèches à une température entre les +5 °C et les +35 °C. À l'abri de la lumière du soleil. Toujours se référer à l'emballage.

Type de fibre

Fibres de carbone de haute solidité séléctionnées


Epaisseur de la fibre sèche

0,167 mm

Masse surfacique

(304 ±10) g/m²

Densité de la fibre sèche

1,80 g/cm³

Module d'élasticité en traction de la fibre sèche

230 kN/mm²

(ISO 10618)

Résistance à la traction de la fibre sèche

4900 N/mm²

(ISO 10618)

Allongement à la rupture de la fibre sèche

1,7 %

(ISO 10618)
Information Système

Structure du système

La construction et la configuration du système décrites doivent être entièrement respectées et ne peuvent pas être modifiées.

Primaire adhésif pour support en béton

Sikadur®-330

Résine d'imprégnation ou de stratification

Sikadur®-330

Tissu de renforcement structurel

SikaWrap®-301 C

Pour des informations détaillées sur Sikadur-330 ou Sikadur-300, ainsi que les détails d'application de résine et de tissu, veuillez vous référer aux fiches techniques de produit individuelles et à la méthode d'application correspondante.
Information Technique

Epaisseur nominale du laminé

0,167 mm

Section nominale de conception

167 mm² par mètre de largeur

Résistance à la traction du laminé

Moyenne

4100 N/mm²

Caractéristique 5 %

3600 N/mm²

Moyenne

3900 N/mm²

Caractéristique (ACI 440.2R)

3300 N/mm²

Toutes les valeurs se réfèrent à l'épaisseur nominale de conception pertinente.

Module d’élasticité en traction du laminé

Moyenne

230 kN/mm²

Caractéristique 5 %

220 kN/mm²

Moyenne

220 kN/mm²

Toutes les valeurs se réfèrent à l'épaisseur nominale de conception pertinente.

Allongement à la rupture du laminé

Moyenne

1,8%

Caractéristique 5 %

1,5%

Moyenne

1,75 %

Caractéristique (ACI 440.2R)

1,5%

Application

Consommation

Consommation

APPLICATION SÈCHE AVEC SIKADUR®-330

Première couche, y compris primaire

1,0–1,5 kg/m²

Couche suivantes

0,8 kg/m²
Instructions pour l'application

QUALITÉ DU SUPPORT

La force d'adhérence à la traction du support doit être d'au moins 1,0 N/mm² ou comme spécifié dans la conception de renforcement de la résistance. Si nécessaire, vérifier ceci en appliquant d'abord une zone d'essai.

Se référer à la méthode d'application SikaWrap® pour plus d'informations.

PRÉPARATION DU SUPPORT

Nettoyer et préparer le béton pour obtenir une surface à texture ouverte, exempte de laitance et de contaminants.

Se référer à la méthode d'application du SikaWrap® pour plus d'informations.

APPLICATION

IMPORTANT

Application par personnel formé

L'application de ce produit ne doit être effectuée que par un applicateur formé ou approuvé par Sika. L'applicateur doit également être expérimenté dans ce type d'application.



IMPORTANT

Suivre strictement les procédures d'installation

Suivre strictement les procédures d'installation comme définies dans les méthodes d'application, les manuels d'application et les instructions de travail, qui doivent toujours être adaptés aux conditions réelles du chantier.



IMPORTANT

Ne pas interchanger différents composants de systèmes

Les tissus SikaWrap sont enduits pour assurer une adhérence maximale et une durabilité avec les adhésifs, produits imprégnants et produits de laminage Sikadur®. Pour maintenir et garantir la compatibilité totale du système, ne pas interchanger les composants du système différent.

  1. IMPORTANT Ne plier jamais le tissu. Couper le tissu avec des ciseaux spéciaux, une lame de rasoir, ou un cutter.
  2. Appliquer le tissu SikaWrap en utilisant le processus d'application humide ou sec. Se reporter à la méthode d'application pour plus de détails sur l'imprégnation ou la procédure de laminage:

  • 850 41 02 méthode d'application SikaWrap® Application manuelle à sec

SURCOUCHAGE DES TISSUS SIKAWRAP®

Les tissus SikaWrap peuvent être recouverts avec un revêtement cimentaire ou d'autres revêtements à des fins esthétiques ou protectrices. La sélection du système de revêtement dépends de l'exposition et les besoins spécifiques au projet.

Pour des protections additionnelle contre les rayons UV, utilisez un des produits suivants:

  • Sikagard®-320

  • Sikagard®-330 EL

  • Sikagard®-5500
