Sika propose différentes options de réparation pour fournir aux propriétaires une réparation et une protection du béton armé à un coût raisonnable. Il s'agit notamment de mortiers de réparation de haute qualité, de résines d'injection de fissures et de revêtements de surface.
En 2019, Sika a lancé la gamme Sika® FerroGard® d'anodes galvaniques et hybrides conçue pour fournir aux propriétaires une protection renforcée contre la corrosion des barres d'armature, réduire les coûts de maintenance et prolonger la durée de vie de leur propriété.
ANODES GALVANIQUES Sika® FerroGard®
Les anodes galvaniques Sika® FerroGard® constituent un ajout rentable à la gamme des options de réparation du béton. Elles peuvent être utilisées pour effectuer des réparations locales, concentrées sur des zones spécifiques à haut risque, ou installées sur des zones plus vastes pour fournir une protection complète et contrôler la corrosion d'une structure.
UNE TRANQUILLITÉ POUR DE NOMBREUSES ANNÉES
Les systèmes d'anodes Sika® FerroGard® ne nécessitent ni surveillance, ni entretien, ni alimentation électrique permanente. Pour encore plus de tranquillité, vous pouvez installer un dispositif de surveillance simple pour obtenir des informations sur les performances des anodes.

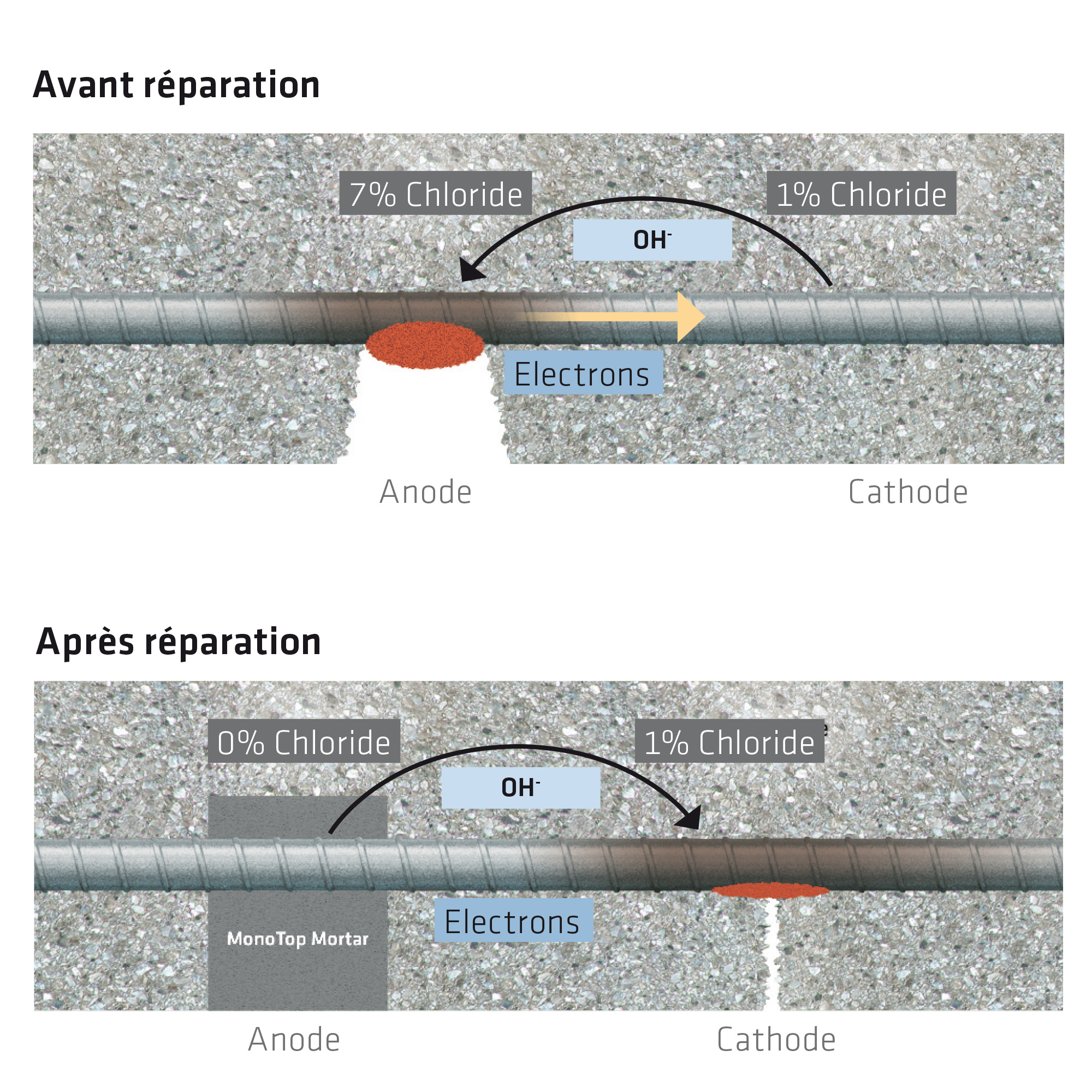

L'EFFET D'ANODE ANNULAIRE
Les mauvais résultats des réparations locales traditionnelles dans un béton contaminé par les chlorures sont dus à un phénomène appelé l’effet d'anode annulaire. Bien que toute la structure en béton puisse être contaminée par le chlorure, et que toutes les armatures se retrouvent donc dans un environnement potentiellement corrosif, les premiers signes de corrosion n’apparaissent que dans des zones spécifiques et distinctes. En effet, la corrosion des armatures est une réaction électrochimique (comme suggéré ici) comprenant les caractéristiques suivantes :
- L'anode - l'endroit « actif » sur lequel apparait la rouille, et où le béton commence à se fissurer et à s'effriter.
- La cathode - là où l'acier est protégé cathodiquement et où des ions d'hydroxyde sont produits, ce qui améliore la protection contre la corrosion.
- Un flux d'électrons le long de l’armature à travers le béton, de la cathode à l'anode.
APRÈS RÉPARATION
Le processus de réparation d’un béton débute par l'enlèvement du béton endommagé et contaminé par les chlorures suivi par un remplacement par du mortier de réparation de béton non contaminé de type Sika MonoTop®. L'anode d'origine a été effectivement retirée et la cathode d'origine n'est plus protégée par le processus de corrosion électrochimique. La corrosion de l'acier d'armature à côté du site de réparation, où se trouvait la cathode, commence immédiatement. C'est ce qu'on appelle l'effet d'anode annulaire.
Le recours aux anodes galvaniques, utilisées dans les processus de réparation traditionnels, est une méthode éprouvée permettant d’espacer les entretiens, de réduire les coûts d'entretien et de prolonger la durée de vie de la structure.
ANODES HYBRIDES Sika® FerroGard® Duo
Sika® FerroGard® Duo ANODES peut être installé sur des portions de béton plus importantes afin de fournir une protection et un contrôle de la corrosion étendus. Il constitue bien souvent une alternative intéressante à la protection cathodique fournie par le courant imposé.
- Il fournit une protection à long terme contre la corrosion, tout en réduisant les coûts de maintenance et en prolongeant la durée de vie de la structure.
- Il ne nécessite pas de connexion à l'alimentation électrique, ni de surveillance à long terme, ce qui garantit de faibles coûts de maintenance. Cette option est donc intéressante pour les structures éloignées.
- Il peut agir de manière ciblée sur des zones spécifiques ou sur l'ensemble de la structure afin d’assurer une protection rentable.
- Il évite de devoir casser de grandes surfaces de béton contaminé, minimisant ainsi les perturbations environnementales et permet de ne pas avoir recours à un soutien structurel.
- Il ne provoque pas de fragilisation par l'hydrogène et peut être utilisé sur des structures en béton précontraint.
Comment ça fonctionne?
- Sika® FerroGard® Duo
- Fil de connexion en titane
- Source de courant temporaire. Enlevé et remplacé durant la « phase 2 » avec des anodes directement connectés à l’armature
PHASE 1 - Courant imposé de courte durée
Le traitement de la haute densité de courant pendant 7 jours a pour effet de stopper l'activité corrosive sur le renforcement. Pour ce faire, il déplace la corrosion vers les anodes installées tout en rétablissant l'environnement alcalin autour de l'acier.
Phase 2 - Vapeur galvanique à long terme
Après un traitement à haute densité de courant, les anodes sont reliées directement à l'acier par le fil de titane revêtu de XLPE déjà installé pour conduire un courant galvanique sans avoir besoin d'une alimentation électrique. Ce procédé permet de maintenir l'environnement créé lors de la phase 1 et de prévenir la corrosion pendant de nombreuses années.
ANODES GALVANIQUES Sika® FerroGard® Patch
Les anodes galvaniques réparent le déséquilibre électrochimique causé par l'enlèvement du béton contaminé lors de réparations locales. Les anodes Sika® FerroGard® Patch se corrodent préférentiellement sur l'acier environnant, le protégeant de toute corrosion supplémentaire par le principe de l'effet d'anode annulaire.
- Ils préviennent la corrosion par effet d'anode annulaire. Ils améliorent ainsi la durabilité des réparations locales, réduisent les coûts d'entretien et prolongent la durée de vie de la structure.
- Les anodes Sika® FerroGard® Patch sont placées en dehors de la zone de réparation immédiate, exactement là où elles sont nécessaires pour empêcher la corrosion des anodes annulaires - ce qui garantit une performance efficace et permet l'utilisation d'apprêts et de mortiers de raccordement à haute résistance.
- Les anodes ont une durée de vie de 15 à 30 ans selon les conditions de corrosion, ce qui assure une protection durable contre la corrosion des anodes annulaires.
- Le raccordement au système d'alimentation électrique et de maintenance n'est pas nécessaire, ce qui n’entraine pas de frais de fonctionnement.
- Les anodes Sika® FerroGard® Patch ne nécessitent pas de mouillage à l'eau préalable, ce qui garantit une installation fiable.
- Les anodes Sika® FerroGard® Patch sont placées dans des trous percés, ce qui réduit la quantité béton à casser et diminue les coûts d'installation.

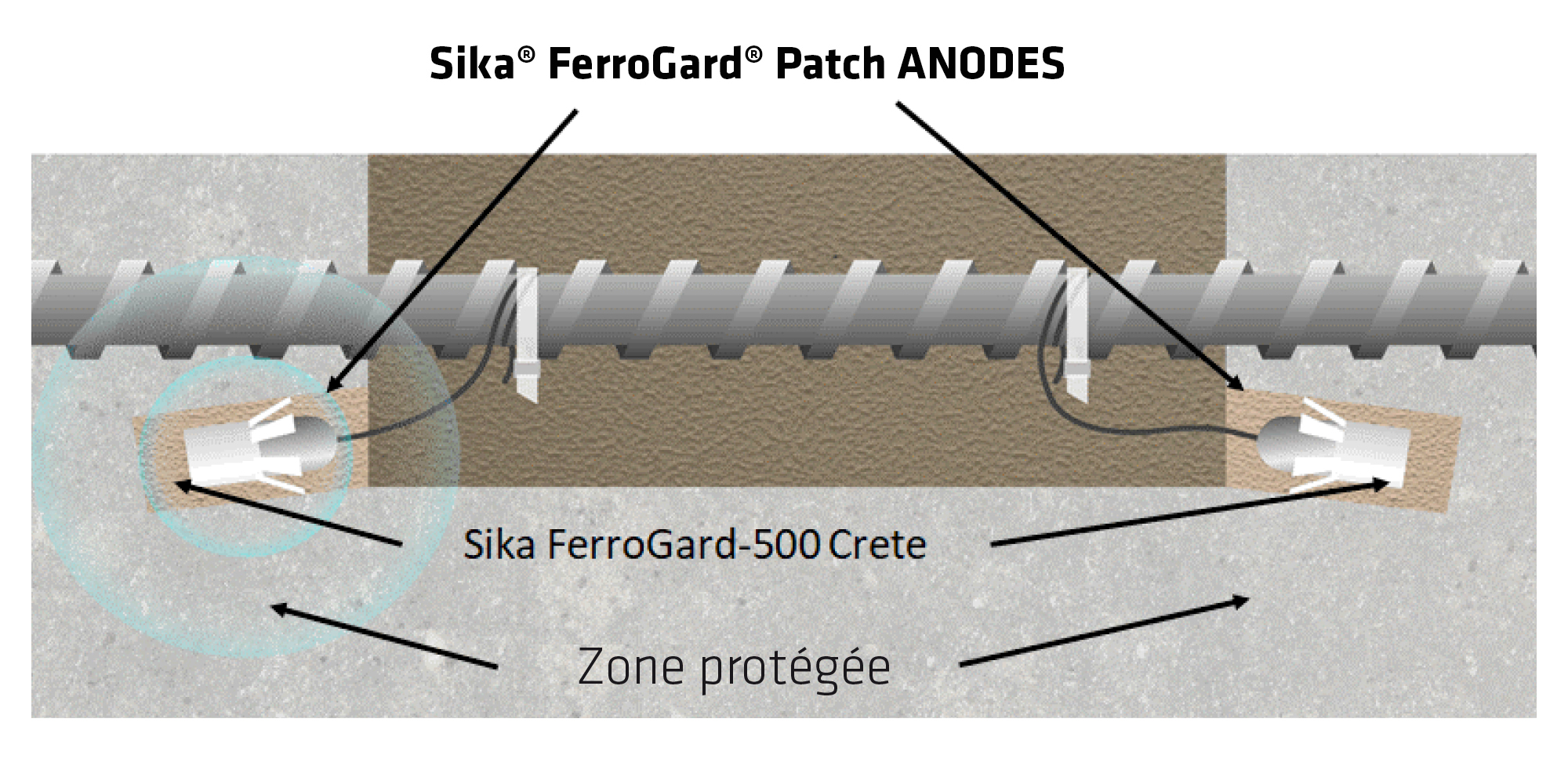

Comment ça fonctionne?
L'anode Sika® FerroGard® Patch remplace simplement l'anode d'origine, ce qui garantit un renfort cathodique dans la zone de réparation et protège contre la corrosion.
Les anodes Sika® FerroGard® Patch utilisent le principe bien connu de la protection galvanique pour prévenir ou réduire la corrosion de l'acier. Lorsque deux métaux différents sont liés dans un environnement potentiellement corrosif, l'un se corrode tandis que l'autre est protégé. Le placement mutuel des deux métaux dans la gamme galvanique déterminera lequel se corrode préférentiellement par rapport à l'autre. Selon ce principe, le zinc des anodes Sika® FerroGard® Patch se corrode préférentiellement sur l'armature en acier. L'intégration des anodes galvaniques Sika® FerroGard® dans les processus spécifiques de réparation du béton permet d'éviter l'effet d'anode annulaire. La tige de renforcement est cathodique par rapport à l'anode galvanique. Le zinc actif des anodes galvaniques se corrode préférentiellement par rapport à l'acier auquel il est lié pour éviter la corrosion.
ANODES DISCRÈTES Sika® FerroGard® Reba
Les anodes discrètes Sika® FerroGard® Reba permettent de réduire la corrosion par l'effet d'anode annulaire à proximité des zones de réparation et de prévenir la corrosion dans les nouvelles structures.
- Les anodes Sika® FerroGard® Reba se corrodent préférentiellement sur les armatures environnantes, ce qui les protège contre toute corrosion supplémentaire.
- Protège contre l'effet d'anode annulaire en dehors de la zone de récupération
- Évite les coûts à long terme
- L'anode renforce le film passif sur la barre d'armature
- Pas de décomposition rapide des principes actifs
- Installation facile - pas de casse supplémentaire
- Le Sika® FerroGard® Reba peut être surveillé
- Cette anode constitue une solution rentable pour contrôler la corrosion
Comment ça fonctionne?
- Béton environnant
- Sika® FerroGard® Reba
- Zone réparée avec du mortier Sika® à faible résistance
- Armature
Les anodes Sika® Ferro-Gard® Reba se corrodent préférentiellement sur les armatures environnantes, ce qui les protège contre d'autres dommages dus à la corrosion.
Sika® FerroGard® Reba est une anode sacrificielle à base de zinc qui est placée dans la zone de réparation dans une structure en béton armé qui se corrode en raison de la pénétration du chlorure. Les anodes Sika FerroGard® Reba sont placées autour du périmètre de la zone de réparation et fixées à l'armature avant que la réparation du béton ne soit effectuée. Les barres d'armature situées en dehors de la zone de réparation sont plus menacées en raison de leur état passif à l'intérieur de la zone de réparation. Les anodes Sika® FerroGard® Reba se corrodent de préférence aux armatures environnantes, offrant ainsi une protection contre les dommages causés par la corrosion des anodes annulaires. Sika® FerroGard® Reba peut également être installé dans des zones spécifiques des supports de renforcement lorsqu'il est utilisé dans de nouvelles constructions pour prévenir la corrosion en milieu marin.
