Sika® CarboDur® S

Sika® CarboDur® S

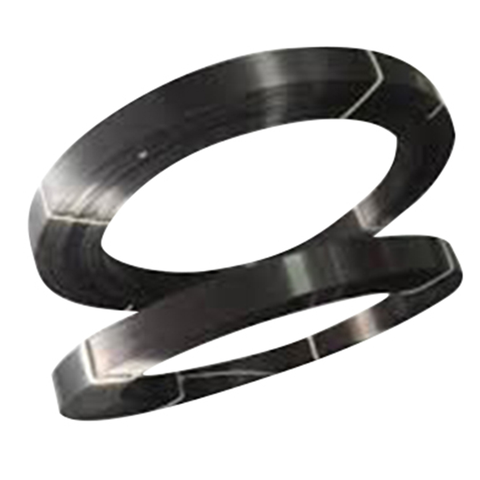

Lamelles en fibres de carbone pultrudées pour renforcement structural, faisant partie du système Sika® CarboDur®

Les lamelles Sika® CarboDur® S sont à base des polymères renforcé de fibres de carbone (PRFC) fabriqué par pultrusion, et servent à renforcer le béton, le bois de construction, la maçonnerie, l'acier et les structures polymères renforcées de fibres. Les lamelles Sika® CarboDur® sont collées sur la construction comme éléments de renforcements structurels externes, à l'aide de colle à base de résine époxy Sikadur®-30 pour les températures normales pendant l'application et/ou l'utilisation.
Veuillez consulter la fiche technique correspondante pour obtenir plus d’informations relatives de ce colle.

  • Non corrosif
  • Résistance très élevée
  • Excellente durabilité et résistance à la fatigue
  • Longueurs illimitées, pas de joints requis
  • Faible épaisseur du système, intersections ou croisements des lamelles faciles à exécuter
  • Facile à transporter (rouleaux)
  • Léger, installation très simple, en particulier sur plafonds (sans support temporaire)
  • Préparation minimale de la lamelle, application en plusieurs couches
  • Bords propres sans fibres mises à nu grâce à la méthode de production par pultrusion
  • Essais extensifs et approbations disponibles dans de nombreux pays à l'échelle mondiale
Contactez-nous
Fiche Technique Voir tous les documents

Utilisation

Les systèmes Sika® CarboDur® servent à améliorer, accroître ou restaurer les performances et la résistance des structures pour les cas suivants:       Augmentation de la capacité de charge:
  • Améliore la capacité de charge de dalles, poutres et sections de ponts.
  • Permet d'installer une machinerie plus lourde.
  • Permet de stabiliser les structures soumises à des vibrations.
  • Permet de modifier la destination d'un bâtiment.
      Endommagement d'éléments structurels à cause de:
  • Détérioration des matériaux de construction originaux.
  • Corrosion des fers d'armature.
  • Accidents (impact avec un véhicule, séismes, incendie).
      Amélioration de la maintenabilité et de la durabilité:
  • Réduction de la déflection et de la largeur des fissures.
  • Réduction des contraintes de tension dans les armatures.
  • Amélioration de la résistance à la fatigue du métal.
      Modification structurelle:
  • Élimination de murs et/ou de piliers.
  • Élimination de sections de sol et des sections de murs afin de créer des passages/ouvertures.
      Résistance à d'éventuels imprévus:
  • Amélioration de la résistance aux séismes, impacts, explosions, etc.
      Réparation des défauts de conception ou de construction tels que:
  • Armature insuffisante / inappropriée.
  • Profondeur structurelle insuffisante / inappropriée.


Avantages

  • Non corrosif
  • Résistance très élevée
  • Excellente durabilité et résistance à la fatigue
  • Longueurs illimitées, pas de joints requis
  • Faible épaisseur du système, intersections ou croisements des lamelles faciles à exécuter
  • Facile à transporter (rouleaux)
  • Léger, installation très simple, en particulier sur plafonds (sans support temporaire)
  • Préparation minimale de la lamelle, application en plusieurs couches
  • Bords propres sans fibres mises à nu grâce à la méthode de production par pultrusion
  • Essais extensifs et approbations disponibles dans de nombreux pays à l'échelle mondiale

Emballage

Disponible en rouleaux de 250 m.
Autres longueurs sur demande.

Couleur

Polymère renforcé de fibres de carbon dans une masse époxy, couleur noire.

Détails Produit

Durabilité / Certifications / Approbations

AGRÉMENTS / NORMES

  • France: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap
  • Fib, Rapport technique, bulletin 14: Externally bonded FRP reinforcement for RC structures, juillet 2001
Information Produit

Teneur en fibres

> 68 %

Durée de conservation

Le produit n'a pas de date de péremption.

Conditions de stockage

Stocker dans son emballage d’origine, non entamé, scellé et non endommagé, au sec et à des températures maximales de 50 °C. Éviter l'exposion au rayons de soleil directs.

Transport : uniquement dans l’emballage d'origine. Sinon, le produit doit être protégé de manière adéquate contre tout endommagement mécanique.

Dimensions

Largeur en mmÉpaisseur en mmSection transversale en mm²

Sika® CarboDur® S type

50

1,2

60

S512

100

1,2

120

S1012

Densité

1,60 g/cm3
Information Système

Structure du système

La structure et la configuration du système doit être complètement respectée et ne peut pas être changée:
- Colle Sikadur®-30
- Lamelles CarboDur® S pour renforcements structurels
Pour des informations plus détaillée sur le Sikadur®-30 inclus les détails d’application, consultez la fiche technique du Sikadur®-30 et la méthode d'application " Système Sika Carbodur" avec référence 850 41 05.


Information Technique

Résistance à la traction du laminé

Moyenne

3 100 N/mm2

5% de la valeur fractionnelle

2 900 N/mm2

Valeurs dans le sens longitudinal des fibres

Module d’élasticité en traction du laminé

Moyenne

170 000 N/mm2

5% de la valeur fractionnelle

165 000 N/mm2

Valeurs dans le sens longitudinal des fibres

Allongement à la rupture du laminé

Moyenne

1,80 %

Valeurs dans le sens longitudinal des fibres

Température de transition vitreuse

>100 °C

(EN 61006)

Application

Consommation

Consommation

Largeur de la lamelle Sika® CarboDur® S

Consommation typique de

Sikadur®-30*

50 mm

0,20 − 0,28 kg/m

60 mm0,24 − 0,32 kg/m
80 mm0,32 − 0,44 kg/m
90 mm0,40 − 0,56 kg/m
100 mm0,44 − 0,64 kg/m
120 mm0,45 − 0,80 kg/m

150 mm

0,68 − 1,00 kg/m

* Remarque: la consommation est réservée aux applications standard, les surfaces de support rugueuses ou inégales, les croisements de plaques, la perte et le gaspillage peuvent entraîner une consommation d'adhésif supérieure pouvant atteindre 20%
Instructions pour l'application

QUALITÉ DU SUPPORT

Lamelles Sika® CarboDur® collées extérieurement sur la surface en béton:
Cohésion minimale après la préparation de la surface doit être

  • Moyenne: ≥ 2 N/mm²
  • Valeurs individuelles minimum: ≥ 1,5 N/mm²

Il y a lieu de vérifier la cohésion/résistance à la traction réelle du béton après la préparation de la surface.
Lorsque la cohésion du béton est inférieure aux exigences minimales mentionnées, d'autres solutions Sika® sont disponibles:

  • CarboDur® appliqué dans des rainures comme renforcement auprès de la surface (Near-surface mounted, NSM)
  • Tissus SikaWrap® : Veuillez consulter la fiche technique du SikaWrap®

En général, le béton doit être âgé d'au moins 28 jours (en fonction des conditions de prise, du type de béton, etc.).


Lamelles Sika® CarboDur® collées extérieurement sur d'autres supports:

Pour l'application de lamelles Sika® CarboDur® sur la maçonnerie, la resistance à la traction minimale de la maçonnerie doit être 1 N/mm².
Pour l'application de lamelles Sika® CarboDur® sur tous les autres supports (béton, brique, pierre, acier, bois, plastique renforcé de fibres, etc.), veuillez consulter la méthode d'application "Système Sika® CarboDur®" avec référence 850 41 05. Contacter Sika pour des informations détaillées.

PRÉPARATION DU SUPPORT

Le béton doit être nettoyé et préparé afin d'obtenir une surface à texture ouverte, exempt de laitance et de contaminations.
Veuillez également consulter la méthode d'application "Système Sika® CarboDur®" avec référence 850 41 05.
