Fiche Technique Fiche de données de sécurité Voir tous les documents
Sikacryl®-200
Sikacryl®-200
Sikacryl®-200
Sikacryl®-200
Sikacryl®-200
Sikacryl®-200

Sikacryl®-200

MASTIC ACRYLIQUE PREMIUM POUR UTILISATION À L’INTERIEUR ET À L’EXTERIEUR

Sikacryl®-200 est un mastic de jointoiement monocomposant à base de dispersion acrylique, ne fluant pas, avec une aptitude au mouvement de ± 12,5 % et une résistance élevée à la pluie.

  • Bonnes propriétés de traitement
  • Sans solvants
  • Peut être peint
  • Bonne adhérence sur plusieurs supports
  • Peut être transporté à des températures jusqu’à -10 °C (maximum 24 heures)
  • Utilisation à l’intérieur et à l’extérieur
  • Bonne résistance aux UV
  • Résistant à la pluie
Sikacryl®-200
Contactez-nous
Fiche Technique Fiche de données de sécurité Voir tous les documents

Utilisation

Sikacryl®-200 a été conçu pour le calfeutrement de joints de raccordement à dilatation modérée sur des supports tels que le béton, le béton cellulaire, le plâtre, le fibro-ciment, la brique, le placoplâtre, l’aluminium, le PVC et le bois.

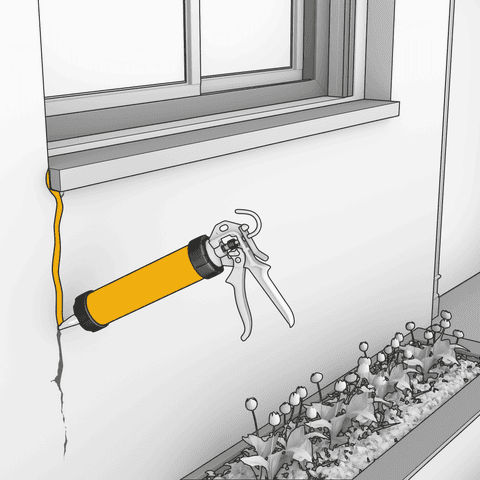

Sikacryl®-200 a été conçu pour les joints de raccordement autour des châssis, appuis de fenêtre, portes, passages de tuyaux en PVC, cloisons sèches et plafonds.

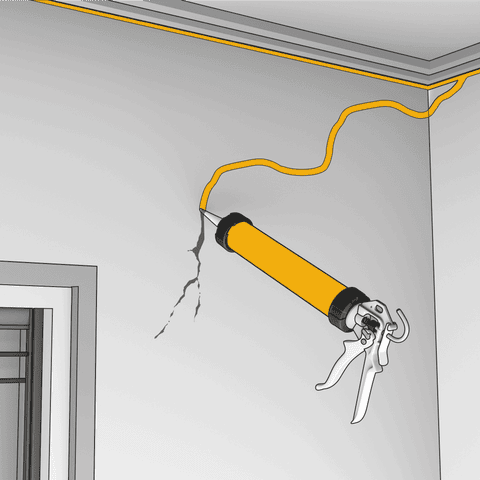

Sikacryl®-200 a été conçu pour le remplissage de fissures à l’intérieur et à l’extérieur (ne convient pas pour l’immersion permanente dans l’eau).

Avantages

  • Bonnes propriétés de traitement
  • Sans solvants
  • Peut être peint
  • Bonne adhérence sur plusieurs supports
  • Peut être transporté à des températures jusqu’à -10 °C (maximum 24 heures)
  • Utilisation à l’intérieur et à l’extérieur
  • Bonne résistance aux UV
  • Résistant à la pluie

Emballage

Carton de 12 cartouches de 300 ml

Couleur

Blanc

Détails Produit

Durabilité / Certifications / Approbations

AGRÉMENTS / NORMES

  • EN 15651-1 F EXT-INT 12.5 P
Information Produit

Base chimique

Dispersion acrylique monocomposant

Durée de conservation

24 mois à partir de la date de production dans l’emballage d’origine scellé, non entamé et non endommagé.

Conditions de stockage

Stocker au sec, à l’abri du soleil direct et du gel et à une température entre +5°C et + 25°C.

Densité

~ 1,60 kg/l

(ISO 1183-1)
Information Technique

Dureté Shore A

~ 35 (après 28 jours)

(ISO 868)

Capacité de mouvement

± 12,5%

(ISO 11600)

Température de service

-25 °C à +70 °C (sec)

Conception du Joint

La largeur du joint doit être conçue conformément au mouvement requise du joint et en respectant l’aptitude au mouvement du mastic. La largeur du joint doit être supérieure ou égale à 10 mm et inférieure ou égale à 15 mm. Un rapport largeur/profondeur de 2:1 doit être respecté (pour les exceptions, voir ci-dessous).

Largeur minimale du joint [mm]

Profondeur minimale du joint [mm]

10

10

15

10

Consulter le service technique de Sika Belgium nv pour des joints plus larges.

Application

Renseignements sur l'application

Taux d'affaissement

< 1 mm (23°C)

(ISO 7390)

Température de l'Air Ambiant

+5°C à +30 °C, minimum 3°C au-dessus du point de rosée

Température du support

+5 °C à +30 °C

Vitesse de durcissement

~2 mm / 24 heures (+23 °C / 50 % HR)

(CQP 049-2)

Temps de formation de peau

~15 minutes (+23 °C / 50 % HR)

(CQP 019-1)
Consommation

Consommation

Longueur du joint [m] = 300 ml / (largeur du joint [mm] x profondeur du joint [mm])
Litres / m de joint = (largeur du joint [mm] x profondeur du joint [mm])) / 1000 (m x mm² / l)

Longueur du joint / 300 ml [m]

Largeur du joint [mm]

Prodondeur du joint [mm]

3,0

10

10

2,0

15

10

Pour les joints triangulaires (les côtés du joint formant un angle droit), la largeur des faces adhérentes est de ≥ 7 mm par côté.
Instructions pour l'application

INSTRUCTIONS POUR L'APPLICATION

Pour l'application du produit, tous les directives standard de la construction sont applicables.

PRÉPARATION DU SUPPORT

Le support doit être propre, sec, sain et solide, ainsi qu’être exempt d’huile, de graisse, de poussière et de particules friables. Sikacryl®-200 possède une bonne adhérence sans primaires et/ou activateurs.
En cas de supports poreux tels que le béton, le plâtre ou le bois, le Sikacryl®-200 peut être dissous dans l’eau (rapport 1:1 à 1:5) et être utilisé comme un primaire si nécessaire. Un essai d’adhérence doit être réalisé avant l’application sur les matières synthétiques (plastic) et les peintures. Le fer et l’acier doivent d'abord être protégés avec un primaire anticorrosion.



NETTOYAGE DES OUTILS

Nettoyer à l’eau tous les outils et le matériel d’application immédiatement après leur usage. Le matériau durci ne pourra être enlevé que mécaniquement.



Documents
